硬脆材料的精密加工一直是先進制造技術攻關的重點，而碳化硅（SiC）作為典型的硬脆材料，廣泛應用于半導體、光學和新能源領域。晶圓支架作為核心工裝，需同時滿足高強度、耐高溫及納米級平整度的嚴苛要求。本文以SiC晶圓支架的水導激光加工為例，探討這一技術在復雜結構件制造中的應用價值。
一、為什么傳統方法不夠用
SiC晶圓支架的結構設計有其特殊要求——主體為圓筒形，側壁帶有精密齒條，頂端和底座有卡扣結構。這種復雜的三維幾何形狀，對加工工藝提出了多維度的挑戰。
傳統機械加工方法面臨三大難題：
-
SiC硬度極高，刀具磨損嚴重，加工成本居高不下；
-
機械力容易導致材料邊緣崩缺、微裂紋；
-
復雜曲面的加工需要多次裝夾，累積誤差難以控制。
激光切割雖然能解決硬度問題，但常規激光會產生熱影響區，導致材料性能下降。對于精度要求極高的齒條結構，這種熱損傷是不可接受的。
二、解決方案：水導激光技術
水導激光技術巧妙地結合了激光切割和水冷技術。其核心原理是：激光束通過透明窗口進入高壓水束，水束充當"光導纖維"，將激光能量引導至工件表面。這種設計帶來了幾個關鍵優勢：
-
精準聚焦：水束的直徑通常在40-100μm，遠小于常規激光光斑，切縫更細，熱影響區更小。
-
即時冷卻：高壓水束在切割過程中持續沖刷加工區域，帶走熱量，避免材料過熱。
-
清潔加工：水流能即時清除切割產生的碎屑，保持加工區域清潔，減少二次污染。
三、實際應用的效果驗證
從圖1和圖2可以看到，采用水導激光加工的SiC晶圓支架，齒條輪廓清晰、邊緣光滑。齒頂呈現規整的梯形結構，齒槽深度一致，沒有明顯的崩邊或毛刺。

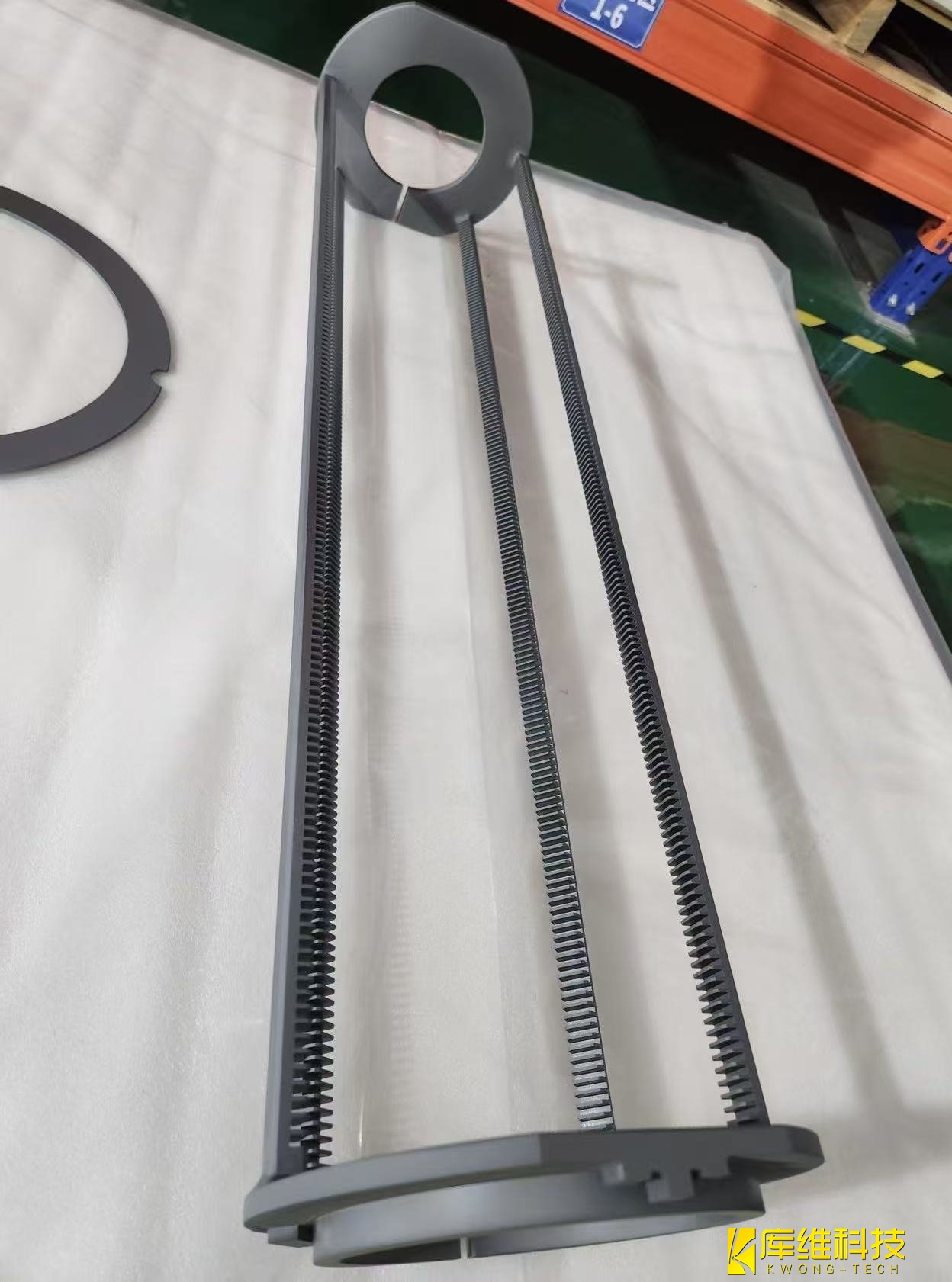

圖1：水導激光加工的SiC晶圓支架
特別是在齒條特寫（圖2）中，表面保留了SiC材料的本色，沒有出現激光加工常見的發白或氧化現象。這說明水導激光確實實現了"冷切割"效果，熱影響得到了有效控制。

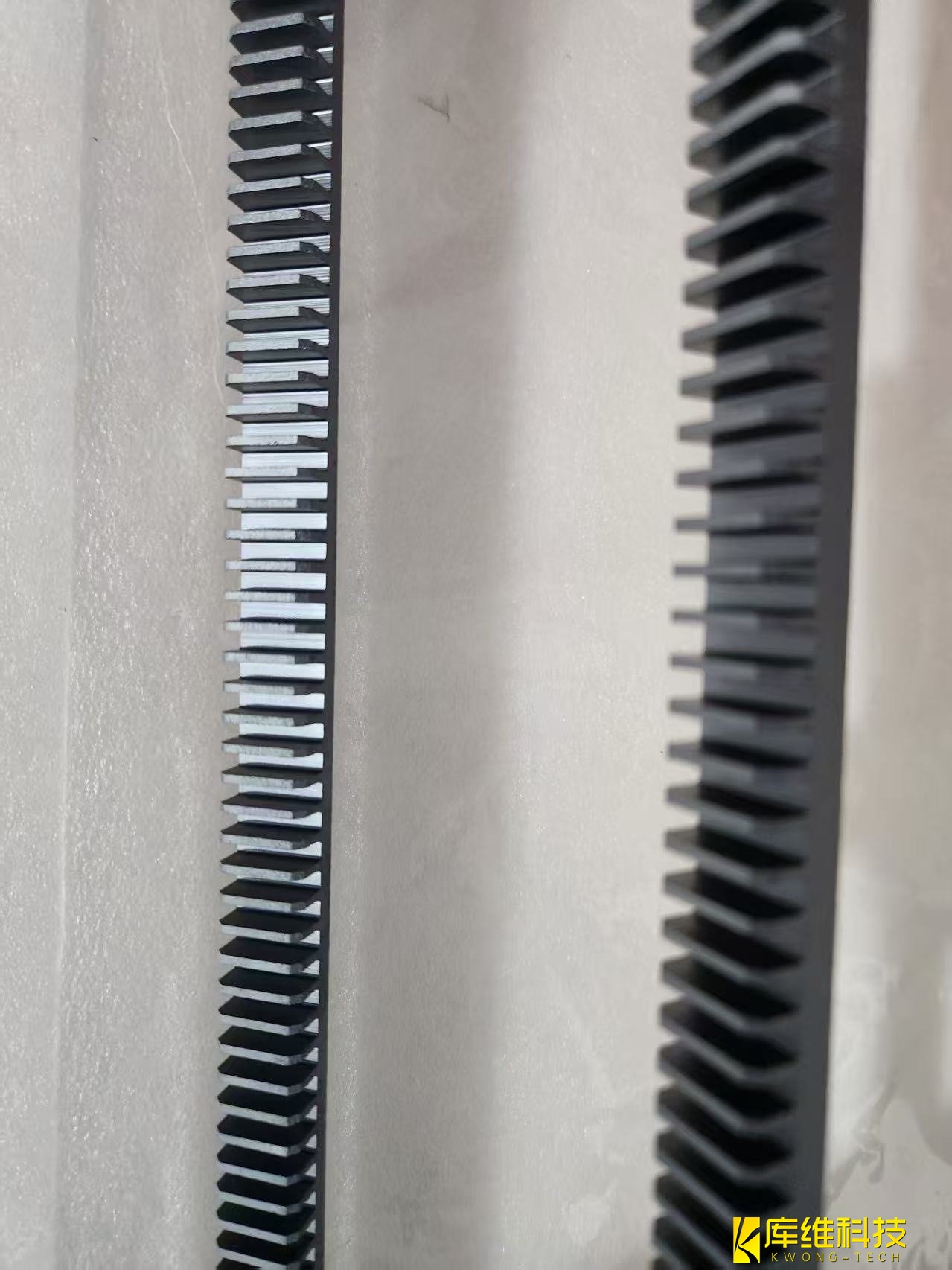

圖2：齒條結構特寫，邊緣光滑無崩缺
經檢測，支架齒形輪廓誤差≤±2μm，表面粗糙度Ra值達0.4μm，達到光學級加工標準。加速壽命試驗顯示，在300℃高溫環境下連續工作500小時后，支架變形量＜5μm，滿足半導體產線24小時不間斷運行需求。
對比傳統加工方式，水導激光技術使單件加工時間縮短40%，材料利用率提升至92%。如圖2所示，支架表面的規則齒形陣列經放大觀察仍保持完美一致性，印證了該技術在高硬度材料精密加工領域的獨特優勢。
該案例驗證了水導激光技術在第三代半導體工裝制造中的可行性。目前，國內已有多家設備廠商布局水導激光技術研發，但在核心部件方面仍需突破。本案例的成功實施為國產高端裝備替代進口提供了重要技術儲備。
