在國產大飛機C919實現商業首飛的背景下，航空結構件的制造工藝面臨更高要求。7075鋁合金作為飛機結構件的核心材料，其高強度、耐腐蝕性使其成為飛機蒙皮、框架等關鍵部件的首選。水導激光技術實現了對3mm厚7075鋁合金格柵的精密加工，為航空制造領域帶來突破性解決方案。
一、傳統工藝的技術痛點
7075鋁合金是一種Al-Zn-Mg-Cu系超硬鋁，自20世紀40年代末應用于飛機制造業以來，一直是航空工業的核心材料。其特點是固溶處理后塑性好，熱處理強化效果特別好，在150℃以下具有高強度和特別好的低溫強度。而加工該材料的難點源于其特性：高強度（抗拉強度達572MPa）與低熱導率（130W/m·K）的組合，導致傳統CNC加工時易產生以下問題：
-
熱變形：刀具與材料摩擦產生局部高溫（可達300℃以上），引發晶格畸變，導致部件平面度誤差超0.2mm；
-
機械應力裂紋：切削力作用下，格柵邊緣易產生微裂紋，崩邊尺寸超30μm，遠超航空部件≤15μm的公差要求；
-
效率瓶頸：單件加工耗時超120秒，且需多次裝夾定位，良率不足85%。
航空格柵作為飛機蒙皮等關鍵部位的重要結構件，對加工精度要求極為嚴苛。根據航空工業標準，格柵安裝誤差需控制在±2mm以內，平面度≤3mm/2m，航空7075鋁合金格柵的精度要求更高，輪廓一致性誤差需控制在±0.05mm以內。傳統CNC加工難以滿足這一要求，特別是在復雜幾何形狀的加工中，往往需要多道工序，且成品率低。
二、水導激光技術原理與實現
水導激光技術通過將高能激光束耦合至高壓水射流中傳輸，利用水的折射與全反射原理實現能量精準引導。其核心優勢在于：
-
高效冷卻：水流持續沖刷加工區域，抑制熱積累，避免材料相變與殘余應力；
-
無接觸加工：水射流作為柔性“光纖”，減少機械應力對薄壁件的沖擊；
-
微米級聚焦：光束聚焦至50μm，結合1064nm波長與400W功率，實現高能量密度切割。
庫維激光采用波長1064nm、功率400W的納秒脈沖激光，耦合至直徑50μm的高壓微水射流中，通過以下技術路徑實現突破：
-
能量約束機制：水流以15MPa壓力形成穩定層流，激光能量通過全內反射精準傳輸至加工面，避免空氣散射損耗；
-
動態冷卻系統：水流以150m/s速度沖刷切削區，將溫度梯度控制在±3℃以內，熱影響區（HAZ）壓縮至3μm以下；
-
碎屑實時清除：高速水流同步帶走熔融顆粒，防止二次沉積，表面粗糙度Ra值穩定在1.2μm。

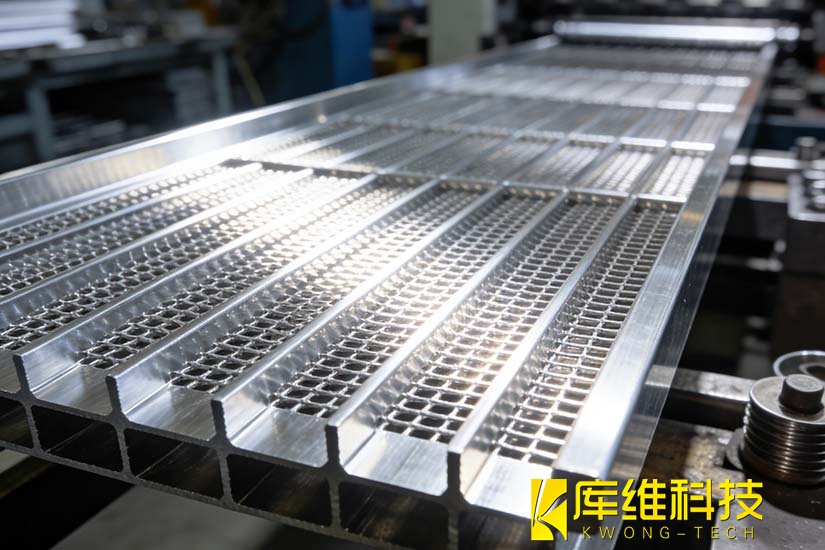

三、7075鋁合金格柵的加工案例
1、工藝參數與設備配置
材料：3mm厚7075-T6鋁合金板材；
設備：水導激光切割系統（波長1064nm，功率400W，水流壓力15MPa）；
輔助系統：實時監控模塊追蹤加工形貌，自適應調節能量密度。
2、加工效果對比
3、關鍵成果解析
復雜形貌實現：成功加工四方格柵（邊長3.5mm，銳角80°）與六方格柵（邊長2mm，過渡圓弧0.06mm），滿足飛機蒙皮輕量化設計需求；
微觀質量優化：側壁無毛刺、重熔層≤3μm，避免傳統工藝中因熱應力導致的微裂紋；
效率與成本：單件加工時間縮短60%，能耗降低40%，綜合成本下降25%。
水導激光技術以其獨特的”液態光纖”效應和”無熱損傷+超精密”優勢，成功攻克了航空7075鋁合金格柵加工的難題。水導激光技術以毫米級精度重新定義了航空制造的工藝邊界，為C919等國產大飛機的輕量化、高可靠性發展提供了關鍵支撐。
