金剛石憑借其卓越的導熱性能，成為制造高效散熱片的理想材料，但金剛石極高的硬度與熱脆性卻給切割加工帶來了巨大挑戰。而水導激光技術的出現為解決這些難題提供了一種新的解決方案。
一、金剛石散熱片切割的技術難點
金剛石散熱片憑借其2000-2200 W/m·K的超高導熱率（是銅的5倍），成為5G芯片、AI處理器等高功率器件的核心散熱材料。但相對應也因其特性讓切割加工面臨著核心的挑戰：
-
熱損傷與石墨化：金剛石熱導率高達2000-2200 W/m·K，傳統激光切割產生的局部高溫（可達1000℃以上），因金剛石導熱過快而無法均勻散失，導致熱應力集中，形成肉眼可見的裂紋。有半導體企業測試數據顯示，常規工藝下切割深度僅0.5mm時，裂紋率即超40%，表面粗糙度高達5μm，遠超電子元件0.5μm的精密要求。
-
微裂紋與崩邊：金剛石斷裂韌性僅2.0 MPa·m¹/²，機械切割或普通激光加工易產生微裂紋，崩邊率高達45%，且切割深度0.5mm時裂紋率即超40%。
-
效率與精度矛盾：傳統工藝需多次修整，加工周期長，且難以滿足半導體封裝要求的±3μm側壁斜度。
二、解決方案：水導激光技術
技術原理：
水導激光技術通過“全反射導光+同步冷卻”實現革命性突破。其核心原理在于：激光束經光纖傳輸后，注入細水柱（直徑0.5mm），利用水的高折射率實現全反射導光，使激光能量精準聚焦于切割路徑；同時，水流持續噴射工件表面，形成即時冷卻層，將熱影響區壓縮至微米級。
核心突破：微米級切割，切縫寬度窄至25μm，材料損耗減少70%；
有散熱材料供應商在2025年量產線上實測：采用水導激光切割的金剛石散熱片，裂紋率降至1.2%，表面粗糙度0.08μm，熱導率保持99.5%的原始水平。這意味著散熱效率提升15%，且可直接用于高功率GPU芯片封裝，顯著降低設備溫升。
三、應用案例
庫維科技成功研發出基于水導激光技術的金剛石加工新工藝，該技術憑借其獨特的加工機理，有效突破了傳統激光加工在大尺寸金剛石材料領域的技術局限，可實現超大尺寸單晶金剛石切片，切割損耗小于50μm規格的金剛石材料的高效、高精度切片，填補了該尺寸段工業化精密加工的技術空白。

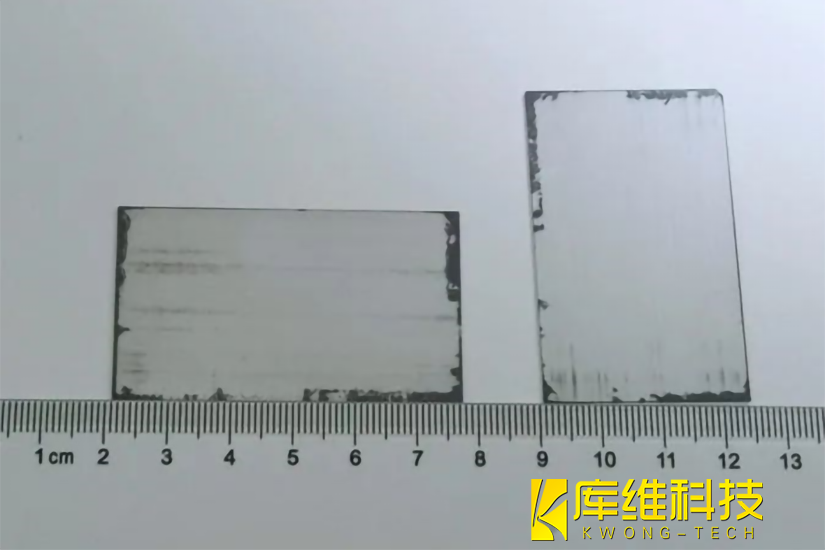

在實際應用中，庫維科技將金剛石材料固定在特種夾具上，使用水導激光設備進行切片加工，切割損耗小于50μm，切片過程中未產生新的裂紋，切面光滑平整無錐度，實現大尺寸金剛石材料的低損耗、高效率、高質量加工。對加工完成的金剛石成片的切割面進行了粗糙度檢測，粗糙度Ra=0.337μm，遠低于傳統加工方法的粗糙度值。
2025年3月，國內頭部電子散熱企業“晶芯科技”引入水導激光設備，應用于5G基站散熱模塊的金剛石基板切割。以往其傳統工藝切割1000片散熱片需耗時32小時，廢品率25%；采用新方案后：
效率提升：單片深度劃片時間從40分鐘壓縮至8分鐘，日產能提升5倍；
質量飛躍：切割面無熱損傷，粗糙度0.1μm，通過ISO 14644-1潔凈度認證；
成本優化：材料損耗率從25%降至3%，單片成本下降40%。
水導激光技術通過冷加工機制與微米級精度控制，為解決了金剛石散熱片切割的熱損傷與效率難題提供了一種新的解決方案，為高端芯片散熱、航空航天等領域的材料革新提供了核心支撐。2026年全球金剛石精密切割市場將因水導激光技術迎來復合增長——微米級的精度，正在為電子散熱的革命奠定基石。
