水導激光三大核心技術：高精度光耦合、全反控制和水流穩定系統
發布日期：2025-10-10 11:11 ????瀏覽量：
水導激光技術作為精密加工領域的革命性突破，通過將激光能量耦合至微細水射流中，實現了對硬脆材料、復合材料及高溫合金等傳統工藝難以加工材料的突破。其核心技術體系由高精度光耦合技術、全反控制技術及水流穩定系統構成，三者協同作用奠定了水導激光在航空航天、半導體制造、醫療器械等領域的不可替代性。
一、高精度光耦合
水導激光的核心原理，是將激光束導入高速細水柱，利用水的折射率高于周圍介質（如空氣）的特性，使激光在水柱內壁發生全反射，形成“光導纖維”般的傳輸通道。而這一過程的起點——??光與水的初始耦合??，直接決定了后續加工的能量利用率與穩定性。
傳統耦合方案常因光斑對準偏差、水柱擾動等問題，導致耦合效率低于60%。庫維水導激光系統通過三大創新實現突破：
-
采用集成化微光學模組，將激光束整形為與水柱直徑匹配的高斯光斑，誤差控制在±2μm以內；
-
引入動態校準算法，實時監測水柱形態并調整光束指向，抵消水流波動帶來的偏移；
-
優化耦合腔體設計，通過流體力學仿真減少湍流，使耦合效率穩定在85%以上。
二、全反控制
全反射是水導激光傳輸的物理基礎，但實際加工中，水柱需隨工件輪廓彎曲（如曲面切割、鉆孔），此時入射角若小于臨界角，激光將穿透水壁，造成能量損失甚至加工失效。??全反控制技術??正是解決這一難題的關鍵。
該技術通過雙維度精準調控：
-
基于幾何光學模型，預先計算不同彎曲半徑下所需的最小入射角，優化水柱流速與激光發散角匹配；
-
開發實時反饋系統，利用高速攝像機監測水柱變形，結合壓電陶瓷微調裝置動態修正水流形態，確保入射角始終大于臨界值（通常≥42°）。
庫維的三軸水導激光設備通過優化光學窗口與耦合結構，使聚焦光斑以特定角度進入穩定水射流，入射角嚴格控制在全反射臨界值以下。其獨創的水腔全反控制系統，可實時監測并調整激光與水腔入射口位置，確保加工過程中能量傳輸效率穩定在85%以上。
三、水流穩定系統
水柱的穩定性直接影響全反射效率與冷卻清潔效果。高速水流（流速可達20-50m/s）易受壓力波動、氣泡、溫度變化等因素干擾，導致直徑偏差或斷裂。??水流穩定系統??通過“三重防護”構建可靠傳輸通道：
-
采用高精度齒輪泵與蓄能器組合，將水壓波動控制在±0.1bar內，確保流速均勻；
-
集成微氣泡檢測與排除模塊，通過負壓吸附與過濾裝置，將水中氣泡含量降至0.1%以下；
-
配置溫度控制系統，利用循環水冷與PT100傳感器，將水溫穩定在±0.5℃，避免因熱脹冷縮引發的水柱變形。
實測數據顯示，該系統可使水柱直徑一致性提升至±3μm，加工表面粗糙度Ra≤0.1μm，顯著優于傳統工藝。
四、應用案例
1、航空航天領域

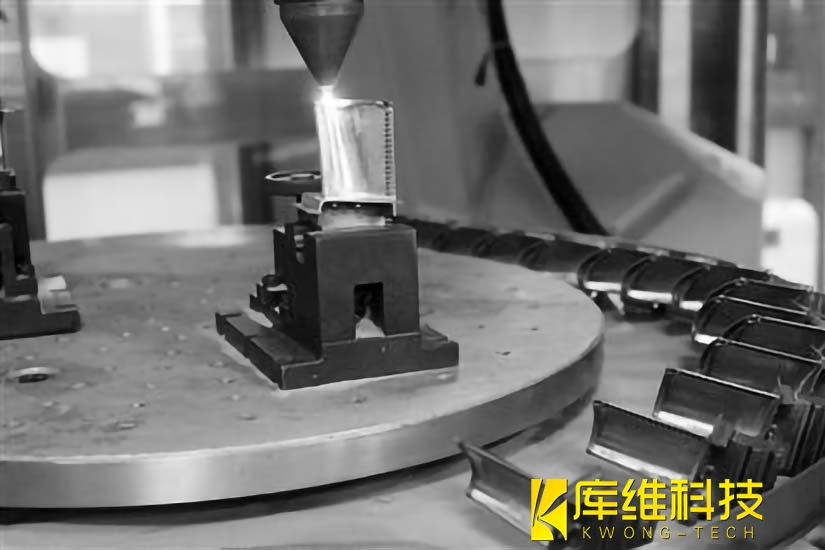

采用355nm紫外光系統加工SiC陶瓷基復合材料葉片，實現0.1μm孔徑公差，表面粗糙度Ra≤1μm，滿足-200℃~1200℃工況要求。
2、半導體制造
532nm綠光方案切割6英寸SiC晶圓，切割道寬從200μm縮減至80μm，材料損耗率<8%，分片效率提升5倍。
水導激光的三大核心技術體系，不僅解決了傳統加工的熱損傷與精度瓶頸，更通過持續創新拓展了超精密加工的邊界。無論是光伏硅片的零崩邊切割、航空復合材料的無分層加工，還是半導體晶圓的精密劃片，水導激光正以“更精、更柔、更穩”的特性，成為高端制造升級的關鍵使能技術。
