陶瓷基板切割技術大比拼：核心數據全解析
發布日期：2025-08-20 09:25 ????瀏覽量：

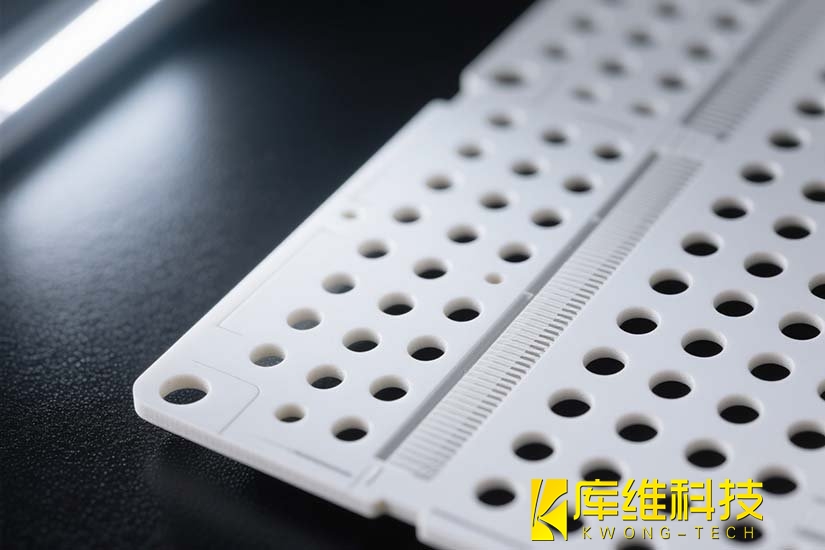

陶瓷基板憑借其優異的絕緣性、導熱性及耐高溫特性，已成為電子器件封裝與功率模塊集成的核心材料。隨著產業升級對微米級加工精度的需求激增，如何選擇適配的切割技術，已成為企業的核心命題。
1、紫外/皮秒激光切割
精度：±5μm
熱影響區：<10μm（皮秒激光）
切割速度：0.1-1000mm/s
最小線寬：≤10μm
適用材料：氧化鋁、氮化鋁、氧化鋯等陶瓷基板
2、光纖激光切割
精度：±20μm
切割速度：80-120mm/s（3mm厚氧化鋁陶瓷）
熱影響區：<20μm（紅外激光）
功率范圍：15W-30W（紫外激光器）
二、機械切割技術
1、劃片刀切割
精度：±50-100μm
最小線寬：25-35μm（金剛石劃片刀）
切割速度：1.68-1.5mm/min（200mm厚度材料）
刀具壽命：100-150小時（藍寶石噴嘴）
2、水刀切割
精度：±100μm
表面粗糙度：Ra12.5-6.3μm（切割深度0-140mm）
切割厚度：最大200mm（金屬材料）
砂料消耗：0.41-1.134Kg/分鐘（不同噴嘴規格）
運行成本：135-238元/小時（含噴嘴、砂管損耗）

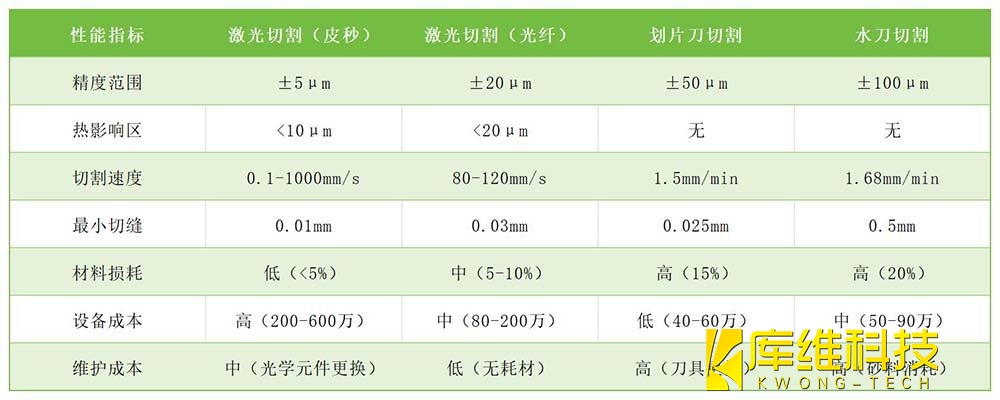

三、核心性能對比表
四、應用場景分析
1、新能源汽車領域
激光切割：動力電池陶瓷基板
優勢：冷熱沖擊耐受>5000次（-55-175℃）
機械切割：厚陶瓷結構件加工（如剎車盤）
局限：崩邊率>25%，不適用于精密部件
2、電子通信領域
激光切割：5G基站陶瓷濾波器
技術要求：0.15mm窄縫，Q值>5000
水刀切割：厚陶瓷基板粗加工
應用：10mm以上氧化鋁陶瓷坯料切割
五、成本對比數據
1、設備投資
激光切割設備：國產設備80-200萬，進口設備250-600萬
機械切割設備：40-90萬元（劃片刀/水刀設備）
2、運行成本
激光切割：25-28元/小時（光纖激光）
電費：3.5kW（節能53%）
耗材：保護鏡片（每200小時更換）
水刀切割：135-238元/小時
砂料成本：1400元/噸
噴嘴更換：300-400元/個（壽命100-150小時）
3、加工成本
激光切割：0.48元/米（1mm不銹鋼）
水刀切割：9.6元/米（15mm不銹鋼）
