如何更換工業機器人KR C4的控制電腦風扇
發布日期：2022-07-05 10:11 ????瀏覽量：

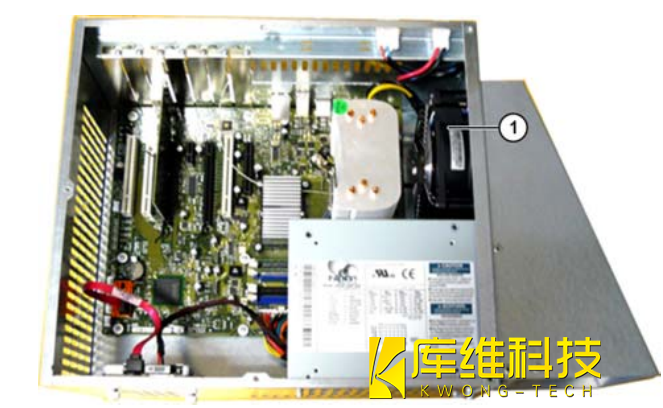

工業機器人KR C4的控制電腦風扇用于電腦組件及整個機箱內部范圍的冷卻工業機器人KR C4的
控制電腦風扇如下圖:
工業機器人KR C4的控制電腦風扇特點：
工業機器人KR C4的控制電腦風扇是
控制柜內部范圍的唯一風扇.為確保空氣循環,必須總是關閉控制柜門.如果控制柜門打開,空氣循環將由于空氣槽而中斷并進而導致箱內溫度驟升.
工業機器人KR C4的控制電腦風扇更換操作步驟:
1. 通過總開關使控制系統關機
2. 將控制系統 PC 拆出.
3. 將電腦系統 PC 機蓋打開.
4. 松開并拔出風扇插頭 (1).
5. 將風扇朝裝配栓塞 (1)的里側拉出.
6. 將開口鉚釘 (2)拔出,再將網柵 (3)取出.
7. 將網柵 (2)裝入新風扇上,然后用開口鉚釘固緊.
8. 將裝配栓塞 (3)裝入風扇.
9. 將風扇裝入電腦機殼,并將裝配栓塞 (3) 穿過電腦機殼.
10. 實施功能測試

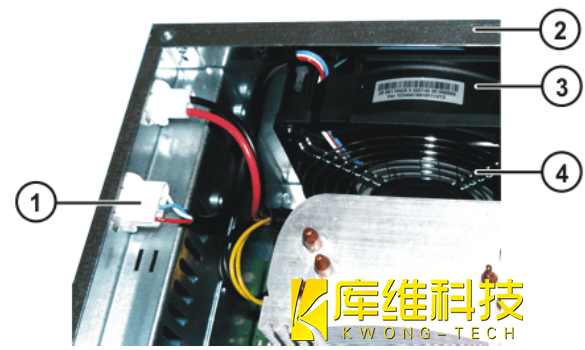

拔下工業機器人KR C4的控制 PC 的風扇如下圖:
1 風扇插頭
3 風扇
4 網柵

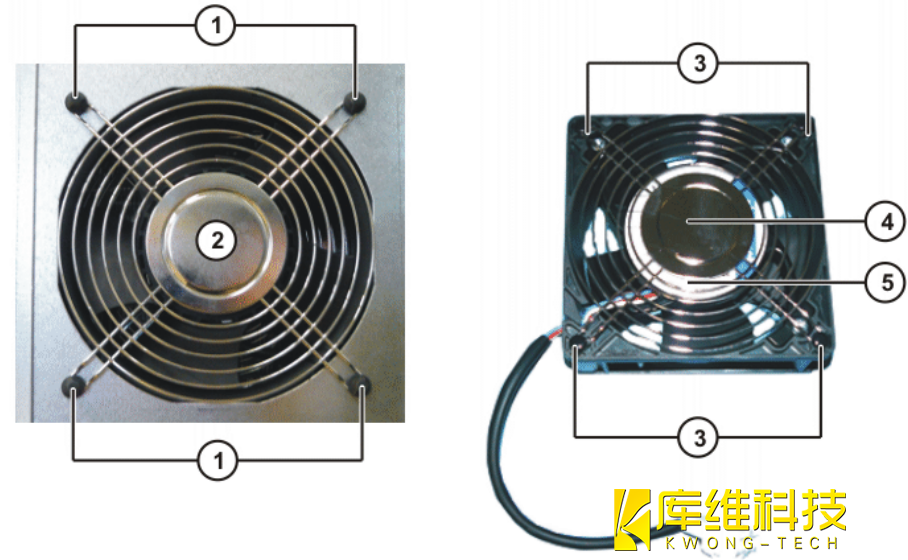

工業機器人KR C4的控制 PC 機風扇結構如下圖:
1 安裝栓塞
5 網柵
3 網柵的固定 (開口鉚釘)
4 風扇銘牌
注意:網柵必須固定在有銘牌的一側

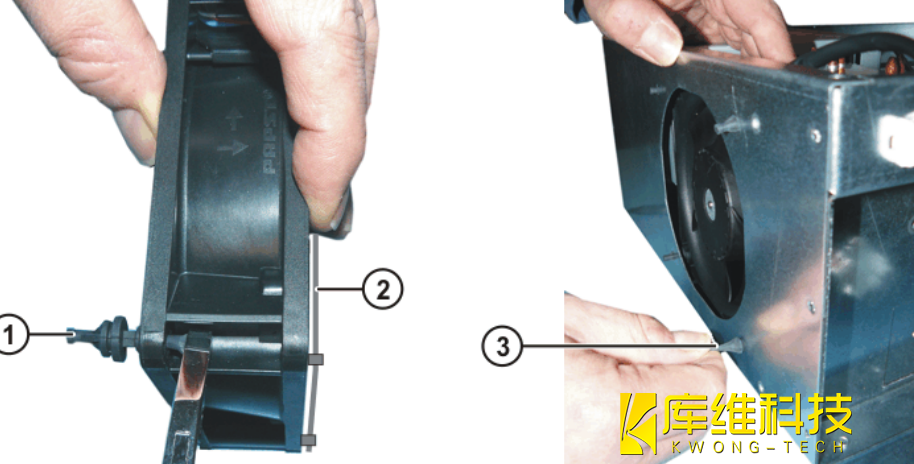

安裝工業機器人KR C4的控制系統 PC 機的風扇如下圖:
2 網柵
3 PC 機外殼上的安裝栓塞
