水導激光切割技術在切割碳化硅時的精度如何？

發布日期：2025-03-20 09:36 ????瀏覽量：

碳化硅（SiC）作為第三代半導體材料的代表，憑借其高硬度、耐高溫、抗輻射等特性，已成為新能源汽車、5G通信、航空航天等領域不可或缺的核心材料。碳化硅的莫氏硬度高達9.5級，傳統切割工藝（如金剛線切割、砂漿線切割）易導致材料熱損傷、邊緣崩裂及高損耗，嚴重制約了其大規模應用。近年來，?水導激光切割技術憑借其獨特的冷卻機制、非接觸式加工特性及高精度優勢，成為碳化硅晶圓切割領域的研究熱點。本文將從技術原理、精度體現及實際應用案例三方面展開分析。

一、水導激光切割技術的核心原理與精度控制

水導激光切割通過高壓噴嘴形成穩定水柱，激光束經透鏡聚焦后耦合進入水流，借助水柱的全內反射效應，將激光能量精準傳輸至工件表面。水流同時承擔導光媒介、冷卻劑與碎屑清除載體三重角色，實現“光-水-材料”的高效協同作用。相較于傳統干式激光切割，其能量傳遞更集中，熱影響區（HAZ）更小，尤其適合碳化硅等硬脆材料的精密加工。

精度控制的關鍵參數：

?激光波長選擇：532nm綠激光因?qū)μ蓟栉章瘦^高（約40%），成為主流選擇。
?水流穩定性：需通過高精度壓力控制系統（±0.1MPa）確保水射流直徑和流速恒定，避免光路偏移導致切割偏差。
?運動控制系統：多軸聯動（三軸/五軸）設備可實現復雜形狀切割，切割面粗糙度可達Ra＜1μm，遠超傳統線鋸的±10μm。

二、水導激光切割技術提升精度的三大主要體現

1、冷卻與熱控能力

碳化硅切割過程中，每毫米切割線會產生約500W的熱量。傳統機械切割因缺乏有效散熱，易導致材料熱膨脹系數差異引發翹曲，而水導激光通過水冷將溫度梯度控制在±5℃以內，熱影響區寬度僅50-100μm。例如，庫維激光的案例顯示，切割2mm厚碳化硅圓片時，切面平整度誤差＜2μm，材料利用率提升至85%。

2、實時碎屑管理與清潔切割環境

切割碳化硅會產生納米級碳化硅顆粒，若殘留于切割面，會引發二次激光反射并導致邊緣粗糙。水導激光通過流速達100-200m/s的高速水射流，將碎屑沖離加工區域，保持切割面潔凈度，從而減少修磨工序。實驗表明，該技術可使碳化硅切割邊緣粗糙度（Ra）降至0.5μm以下，顯著優于線鋸切割的Ra＞2μm。

3、非接觸式加工避免機械應力

傳統線鋸切割通過鋸齒與材料的機械摩擦實現分離，易造成30-50μm的側向擠壓變形。水導激光采用非接觸式加工，切割力僅0.1-0.3N，且通過調整激光入射角（如45°晶向切割）可優化應力分布，使切割裂紋擴展方向可控。

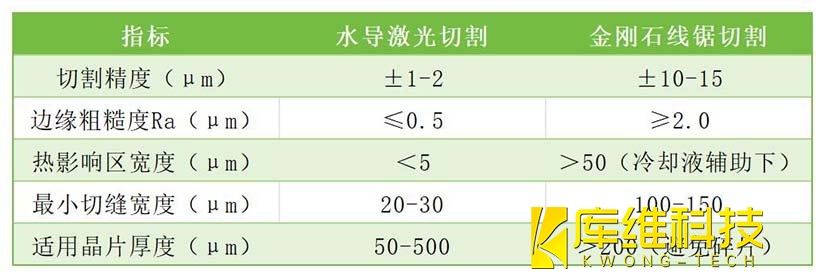

水導激光切割與傳統線鋸切割的精度對比

三、實際應用案例

?1、半導體制造領域：英飛凌采用水導激光切割技術生產碳化硅功率器件，切割道寬度從傳統工藝的200μm縮減至80μm，單片晶圓材料損耗降低至8%，成本下降30%。

?2、航空航天與精密制造：航空發動機渦輪葉片熱障涂層材料需無損加工，水導激光通過調整參數（如355nm紫外激光+高壓水射流），成功實現涂層保留下的微孔加工，孔徑精度達±0.1μm。

水導激光切割技術通過冷卻、碎屑管理及非接觸式加工的創新設計，將碳化硅切割精度提升至微米級，同時兼顧效率與環保性，成為第三代半導體制造的關鍵突破口。隨著技術迭代與成本優化，其有望在2030年前全面替代傳統切割工藝，支撐碳化硅產業鏈的規模化發展。
