在航空航天發動機葉片的冷卻微孔中，在心臟支架的精密網格結構里，在5G手機主板的微米級通孔內——激光微鉆孔技術正以驚人的精度重塑現代制造業的邊界。隨著全球制造業對微孔加工精度要求突破0.1mm級，這項技術憑借其非接觸、高效率、多材料適應性的特點，正在替代傳統機械鉆孔、電火花加工等工藝，成為精密制造領域的核心技術。本文將深度解析這項革命性技術的核心優勢及產業化應用。
一、應用背景
傳統微孔加工技術面臨諸多挑戰：機械鉆孔排屑困難、潤滑不足，難以加工深微孔；電火花加工（EDM）電極損耗大、材料去除率低，影響孔的質量；電化學加工（ECD）電解液濃度難以維持，不適用于深微孔；超聲加工（USM）工具磨損嚴重，加工效率低。相比之下，激光微鉆孔技術具有非接觸加工、適用材料廣、加工效率高、熱影響小等優勢，成為解決上述問題的理想選擇。
二、基本原理
激光微鉆孔（LBMD）是一種非傳統鉆孔技術，其核心是通過聚焦透鏡將激光精準作用于特定表面區域，利用熱能實現材料的去除，進而完成微結構的加工，如微凹坑、微溝槽和微孔。其基本原理包括兩個階段：
-
光熱階段：激光能量使材料熔化和蒸發，同時產生等離子體和反沖壓力，促進材料排出，形成微孔。
-
光化學階段：激光能量直接破壞原子鍵，進行非熱燒蝕。
激光波長的影響
激光波長對加工質量和效率有重要影響。短波長（如紫外激光）具有更大的單光子能量，能以“冷加工”的方式去除材料；而長波長（如紅外激光）則單光子能量小，通過分子共振使材料熱運動加劇，實現熱燒蝕去除。當入射光子數量足夠時，紫外激光也會發生光熱轉換，產生熱燒蝕。
（1）用不同波長納秒激光加工碳纖維增強碳化硅材料，1064nm激光燒蝕閾值小，易去除材料，但熱影響區大；355nm激光加工質量好，熱影響區小，但燒蝕閾值大。
（2）加工薄柔性玻璃時，1030nm激光有效切割速度快但質量差，343nm激光加工質量優但速度慢，515nm激光則兼具質量和效率。
激光脈沖根據持續時間可分為長脈沖、短脈沖和超短脈沖
-
長脈沖激光：材料去除率高達 27.4mm³/min，但熱影響區大。
-
短脈沖激光：加工質量和精度優于長脈沖，但仍存在熱影響問題。
-
超短脈沖激光：有效改善熱影響區、重鑄層和裂紋等缺陷，不過材料去除率較低，約為 0.054mm³/min。
三、激光微鉆孔方法
激光微鉆孔的常見工藝方法包括復制法和輪廓迂回法：

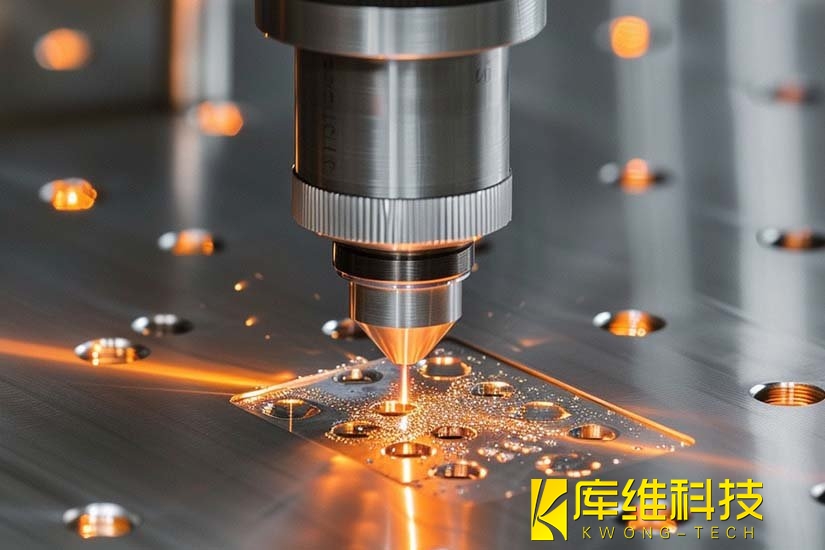

（1）復制法：激光頭與工件都保持不動，通過調節激光頭和工件的距離尋找到最小的光斑或最好的焦點位置后，在此距離使用連續的激光照射加工區域。在工業應用中，激光有單脈沖叩擊法和多脈沖叩擊法兩種形式，由于多脈沖叩擊法的打孔效果更好，在工業加工領域更為常見。
（2）輪廓迂回法：工件保持不動，通過光學系統控制激光束在工件表面移動。該方法可細分為旋切法和螺旋掃描法。
旋切法加工時，激光頭會根據設定好的路徑進行移動，能夠獲得圓整度較高的小孔或諸如正方形、三角形、多邊形的異形孔。而在加工高深徑比的微孔時，
螺旋掃描法更為有效。螺旋掃描法是在使用多脈沖叩擊法的同時，激光源沿設定好的螺旋路徑和速度移動，通過調節速度和螺旋路徑可以改變微孔的深度以及錐度。
基于激光脈沖持續時間和孔尺寸，可進一步分為：
（1）微鉆孔：采用微秒和納秒短脈沖，加工直徑小于1mm的孔；
（2）納米鉆孔：采用短于1ps的激光脈沖，加工直徑200-600nm的孔；
（3）精密鉆孔：采用飛秒激光脈沖，用于高質量鉆孔。
四、不同材料的加工特性
（1）有色金屬
-
銅：銅因高反射率導致激光鉆孔困難且成本高。
-
鋁：鋁及其合金在諸多行業應用廣泛，但高反射率和熱導率使其激光加工頗具挑戰。
（2）黑色金屬
-
鋼：激光脈沖鉆孔不銹鋼時，材料去除機制主要包括加熱、熔化和汽化，較高的激光脈沖強度可提高材料去除率。
（3）難切削材料
-
鎳基高溫合金：激光微鉆孔應用于鎳基高溫合金時，存在孔錐度、重鑄層和飛濺沉積等缺陷。采用高頻率和高功率可減少此類缺陷，控制焦點位置能控制孔直徑，不同輔助氣體對飛濺形成有不同影響，高溫涂層可減少微裂紋和分層。
-
鈦合金：鈦合金機械鉆孔較為困難，激光微鉆孔是加工鈦合金的潛在技術。
五、廣泛應用
（1）汽車發動機噴油嘴制造：汽車發動機噴油嘴的孔質量會影響燃油霧化和噴射模式，進而影響發動機效率和排放。激光微鉆孔可加工出圓度好、錐度低、碎屑少且內壁光滑的微孔，其鉆孔時間為0.8-2s（孔徑0.15-0.2mm，厚度0.25-0.35mm），比電火花加工快10倍 ，是汽車行業生產噴油嘴的可行選擇。
（2）醫療領域：在心臟支架制造方面，中國每年約有200萬個支架植入患者體內。激光切割因靈活性高、產量大、加工時間短，成為制造復雜設計支架的首選，超短脈沖激光可實現高質量微切割，無需后處理。
（3）電子領域：在噴墨打印機噴嘴制造中，惠普部分型號打印機采用激光鉆孔技術，如Deskjet 800C和Desk Jet 1600C使用28µm直徑的激光鉆孔噴嘴，分辨率達600dpi，優于傳統電鑄方法。在印刷電路板（PCB）制造中，激光鉆孔可加工微盲孔，滿足產品小型化需求，如皮秒激光能加工直徑4µm、孔間距8µm的微盲孔，比20µm尺寸的納秒激光鉆孔提升6.7倍。

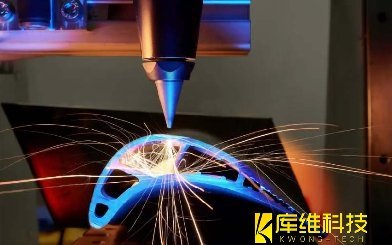

（4）其他領域：在微流控裝置制造中，激光鉆孔可在玻璃等材料上加工無碎屑、無熱損傷的微端口。在渦輪葉片氣膜孔加工方面，激光微鉆孔是在鎳基高溫合金葉片上加工冷卻孔的常用技術，長脈沖激光加工速度快但有缺陷，超快激光能減少熱影響區和重鑄層。在廢水處理的微濾器制造中，弗勞恩霍夫激光技術研究所開發的激光鉆孔微型塑料過濾器，含有5900萬個直徑10µm的微孔，其采用多光束工藝，用超短脈沖激光系統實現同時鉆孔。
