爆炸焊的工作原理是什么？

發布日期：2024-12-24 10:59 ????瀏覽量：

爆炸焊是一種特殊的焊接技術，利用炸藥的爆炸能量將兩種不同金屬材料以極高的速度和壓力結合在一起。這種焊接方法被廣泛應用于航空航天、造船、核能等領域，特別是在需要將不同材料結合的場合。本文將探討爆炸焊的工作原理。

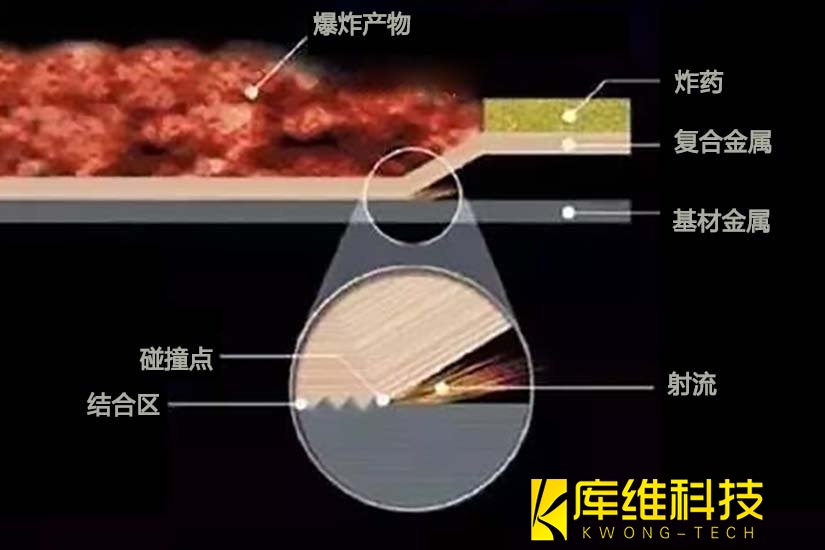

爆炸焊的基本原理是利用炸藥的爆炸能量產生的沖擊波和高溫，將兩種金屬材料的表面瞬間加熱并壓縮到一起，從而實現焊接。過程解析：

1、炸藥引發的能量沖擊

爆炸焊是一個高壓過程，炸藥在其中扮演著能量提供者的關鍵角色。當炸藥被引爆，瞬間釋放出大量化學能量，產生高達 700MPa 的高壓、瞬時局部可達 3000℃的高溫以及 500 - 1000m/s 的高速沖擊波。這種強大的沖擊波作用于焊件，使焊件獲得巨大的動能，進而推動它們相互碰撞。例如，在一些金屬復合板的爆炸焊制作中，炸藥爆炸產生的沖擊波能夠讓不同金屬板材以極高的速度沖向彼此，為后續的焊接結合創造了必要的動力條件。

2、金屬表面的變化

在兩塊金屬材料碰撞時，其表面的薄膜會發生塑性變形。由于碰撞速度極高，可達 200 - 500m/s，在極短時間內，這些薄膜會從基體上噴射出去。同時，少數原子層因碰撞速度快而變成 “漿狀物”。碰撞的角度（安裝角）使得漿狀物在碰撞點之前噴射出去，有效地清除了表面玷污層，如金屬表面的氧化膜和吸附層等，從而留下清潔的金屬表面。當爆炸完成后，漿狀物迅速冷卻，在融合線處形成一種金屬與另一種金屬的冶金結合。這種結合過程中，金屬基體的物理和機械性能并沒有降低，并且在融合線處形成的波形常常被描述為 “液流” 碰撞，反應區中兩種成分的金屬以粘性流體的方式相互作用。

3、焊接參數的影響

爆炸焊過程中有多個關鍵參數，它們對焊接結合面的形態和質量有著顯著影響。其中，碰撞角 β 存在一個最小值，若低于此值，無論碰撞速度如何，都難以形成爆炸結合面。而碰撞速度更是至關重要，當碰撞速度低于某一臨界值時，結合面呈現直線結合狀態，且直線結合面上不發生熔化，但這種結合形式對碰撞條件要求苛刻，微小變化就可能導致未熔合缺陷，所以實際應用較少。當碰撞速度高于臨界值時，會形成波狀結合，其界面力學性能優于直線結合，焊接參數選擇范圍也更寬。整個界面由直線結合區和漩渦區組成，當基板和復板密度相近時，波峰兩側均有漩渦；密度相差較大時，僅在波峰一側出現漩渦。漩渦內部由熔化物質組成，呈鑄態組織，若形成固溶體則呈韌性，若形成金屬間化合物則呈脆性。此外，若撞擊速度和角度過大，會產生大漩渦甚至連續的熔化層，若形成脆性金屬間化合物，接頭就會變脆，且內部常含有大量縮孔和其他缺陷，因此在焊接操作中需避免這種情況。

爆炸焊是一種高效、可靠的焊接技術，憑借其獨特的工作原理和廣泛的應用前景，已成為現代制造業中不可或缺的一部分。隨著科學技術的不斷進步，爆炸焊的技術將會不斷發展，為更多領域的創新提供支持。

上一篇：水導激光技術在醫療器械制造方面主要解決了哪些問題？

下一篇：激光切割中不同顏色的激光有什么區別？
