在極端工況下，激光焊接過程中產生的堆積物失控風險正成為制約工藝穩定性和產品安全性的關鍵瓶頸。本文將從動力電池防爆焊接、特殊環境影響機制及企業實踐三個維度，系統剖析這一風險并構建應對方案。
一、動力電池防爆焊接技術

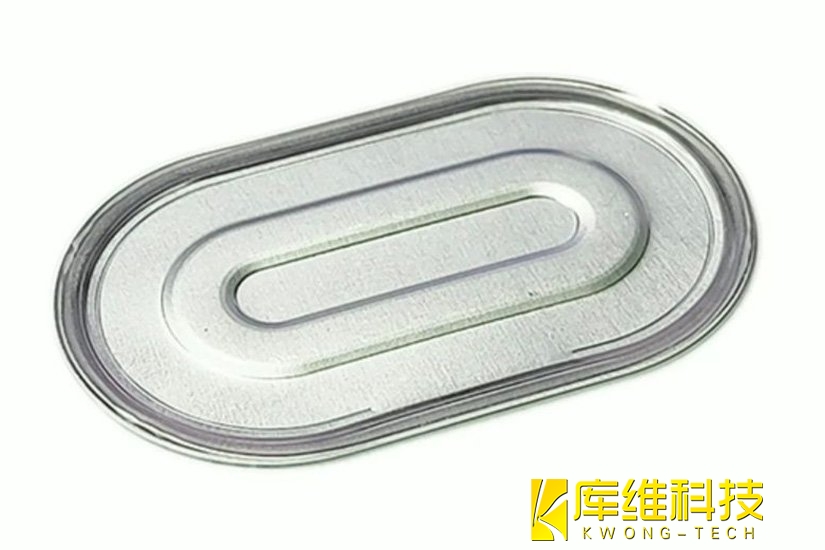

防爆閥是動力電池封口板上的薄壁閥體，它的核心功能是在電池內部壓力超過規定值時率先破裂泄壓，防止電池爆裂。這道工序對激光焊接工藝要求極為嚴苛：焊縫必須完全密封，熱輸入量需精確控制，以保證焊縫破壞壓力值穩定在0.4-0.7MPa范圍內。
但防爆閥焊接過程中極易出現過燒穿孔、炸孔等缺陷。原因在于防爆閥多為0.08-0.1mm厚的純鋁薄片，固態鋁對紅外激光反射率高，若工藝參數不當，局部溫度驟升會導致材料熔化甚至汽化。一旦防爆閥失效，電池在熱失控時將失去最后泄壓通道，引發連鎖爆炸風險。
一位從業十余年的工藝工程師透露："最容易被忽略的恰恰是那些'看起來沒問題'的飛濺物殘留。這些金屬碎屑直徑可能只有頭發絲的十分之一，但一旦落入電芯內部，就是一顆不定時炸彈。"
動力電池防爆焊接的核心要求包括：焊縫氣密性達標、無可見飛濺物、熔深一致性誤差控制在±5%以內。
二、特殊環境對堆積物形成速度的影響
環境條件對激光堆積物形成速度具有決定性影響。研究表明，納秒激光燒蝕單晶硅時，空氣環境中最大噴濺速率達14.1m/s，靜水環境僅為1.68m/s，而真空環境可達18.4m/s。這種差異源于介質對激光能量的吸收、導熱性能及對汽化材料的覆壓作用。
高濕熱環境則呈現復雜影響機制。一方面，高濕度會降低激光設備輸出功率，高溫減緩熔池冷卻速率；另一方面，小晝夜溫差使熔池輻射強度變化微小，熔池狀態相對穩定。但當激光功率超過臨界值（如360W），熔池內部流體流動加劇，飛濺物散射導致材料堆積，形成表面缺陷。
行業已總結出風險預警機制：當溫度波動超過±15℃/h、相對濕度超過70%時，應自動觸發焊接參數復核程序。
三、一線企業的工程實踐
特斯拉在Cybertruck項目中面臨不銹鋼內外板激光焊接的獨特挑戰。首席工程師Lars透露：“如何將不銹鋼連接起來而不燒穿，且不做任何后處理，我們花了數周時間才摸索出激光焊接方案。”這種對工藝極限的探索，體現了頭部企業對激光堆積物風險的前瞻性管控。
特斯拉全系采用激光焊結合結構膠的工藝，焊點強度可達母材90%，遠高于普通點焊的60%。通過破壞性撕檢等質量控制手段，確保焊接合格率100%，為極端場景下的安全運行奠定基礎。
寧德時代的策略則更側重"事后兜底"。其電芯焊接工序后配備了基于機器視覺的AI缺陷檢測系統，可識別直徑小至5μm的飛濺物殘留，漏檢率低于0.01%。
四、應對方案
工藝優化：采用動態光束整形技術，通過環形光、雙焦點調節熔池動力學；優化激光體積能量密度，從源頭減少飛濺產生。
環境控制：在真空或低壓環境下進行激光加工，可減少缺陷、提升表面質量；對于高濕熱環境，需建立特定工藝數據庫，調整功率參數。
智能監測：集成熔池視覺傳感器與等離子體光譜分析，通過AI算法實時調節激光功率、送絲速度。當監測到熔池體積異常時，系統能在0.5秒內完成參數修正。
應急防護：作業區域配備干粉滅火器、二氧化碳滅火器等專用消防設施；操作人員穿戴阻燃防護服、激光防護鏡；安裝煙霧報警器、溫度傳感器并與設備聯鎖。
