鈦合金以"太空金屬"之稱(chēng)聞名，但在中厚板焊接領(lǐng)域卻長(zhǎng)期面臨熱影響區(qū)失控、變形量大、缺陷率高等技術(shù)瓶頸。隨著激光-電弧復(fù)合焊接技術(shù)的突破，以??激光-MIG??、??激光-TIG??、??激光-CMT??和??等離子-MIG??為代表的四大創(chuàng)新方案，正在重塑行業(yè)格局。

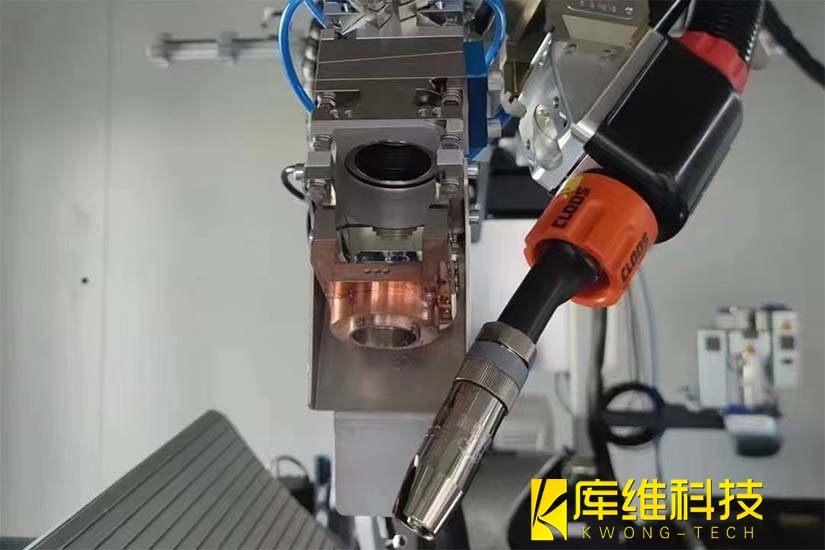

一、激光-MIG復(fù)合焊接
1、技術(shù)原理
激光-MIG復(fù)合焊接通過(guò)"雙熱源協(xié)作"實(shí)現(xiàn)突破：激光如同"微型鉆孔機(jī)"，以10^6 W/cm²能量密度形成深窄熔池；MIG電弧則作為"填充助手"，預(yù)熱待焊區(qū)域并穩(wěn)定激光等離子體，通過(guò)焊絲熔化提升熔敷率至8-12 kg/h，實(shí)現(xiàn)"深穿透+高熔敷"的協(xié)同效應(yīng)。
2、核心優(yōu)勢(shì)
-
??熱源互補(bǔ)??：激光的高能量密度（>10^6 W/cm²）形成深而窄的熔池，熔透能力達(dá)8-12mm；MIG電弧則通過(guò)焊絲熔化提升熔敷率至300-500g/min，焊接速度可達(dá)1.2-2.5m/min。較單一激光焊熔敷率提升40%，較單一MIG焊焊接速度提升50%。
-
??工藝穩(wěn)定性??：激光等離子體穩(wěn)定電弧，減少飛濺達(dá)60%；動(dòng)態(tài)調(diào)節(jié)焊絲送進(jìn)速度，適配不同坡口間隙（0-2mm）。
-
成本可控：減少多層多道焊工序，降低工時(shí)成本25%以上。
-
工藝魯棒性增強(qiáng)：裝配間隙容忍度從0.1mm放寬至0.5mm
3、應(yīng)用場(chǎng)景
適用于30-60mm厚鈦合金結(jié)構(gòu)件制造，如海洋工程耐壓艙體、化工反應(yīng)釜筒體焊接，在保證熔深20mm以上時(shí)，單道焊接速度突破2 m/min。航天發(fā)動(dòng)機(jī)鈦合金燃料噴嘴、船舶耐壓艙室等大厚度構(gòu)件，單道焊即可完成8-15mm板厚連接。
二、激光-TIG復(fù)合焊接
1、技術(shù)原理
激光-TIG復(fù)合焊接采用"精密雕刻+精細(xì)修飾"模式：激光形成深寬比達(dá)5:1的熔池（20mm厚板單道熔透）；TIG電弧通過(guò)100-300A穩(wěn)定電流預(yù)熱待焊區(qū)域，降低激光匙孔波動(dòng)，緩冷作用減少氣孔和裂紋傾向。
2、核心優(yōu)勢(shì)
-
??深寬比優(yōu)化??：激光主能量實(shí)現(xiàn)深熔透（深寬比>5:1），避免"矮胖型"焊縫，特別適合鈦合金精密結(jié)構(gòu)件。
-
低缺陷率??：TIG電弧的惰性氣體保護(hù)使氣孔率降低至0.5%以下，預(yù)熔層減少熱裂紋敏感性，接頭延伸率提升30%。
-
間隙容錯(cuò)率提升：裝配間隙容忍度從0.2mm提升至0.8mm。
3、應(yīng)用場(chǎng)景
聚焦高精度鈦合金結(jié)構(gòu)焊接，如航空發(fā)動(dòng)機(jī)機(jī)匣（15-30mm厚，表面粗糙度Ra≤3.2μm）、人工關(guān)節(jié)支架焊接，實(shí)現(xiàn)精密制造需求。
三、激光-CMT復(fù)合焊接
1、技術(shù)原理
激光-CMT復(fù)合焊接通過(guò)"冷態(tài)焊接+智能調(diào)控"實(shí)現(xiàn)突破：CMT技術(shù)以無(wú)電流回抽機(jī)制實(shí)現(xiàn)超低熱輸入（≤50 J/mm），激光匙孔與電弧長(zhǎng)度閉環(huán)控制（±0.01mm精度）協(xié)同穩(wěn)定熔池，避免未熔合缺陷。
2、核心優(yōu)勢(shì)
-
??超低熱輸入??：CMT脈沖送絲技術(shù)使熱輸入<8kJ/cm，較傳統(tǒng)TIG焊降低40%，1.2mm鈦合金板焊接后角變形<0.5°。
-
??熔滴控制??：無(wú)飛濺短路過(guò)渡，熔池動(dòng)態(tài)穩(wěn)定，X射線(xiàn)檢測(cè)氣孔率<0.1%；結(jié)合激光匙孔效應(yīng)，熔深一致性誤差<5%。
-
??效率提升??：焊接速度達(dá)2.4m/min（等效熱輸入下），較CMT單機(jī)工藝效率翻倍，適合核電主管道等薄壁構(gòu)件。
-
熱影響區(qū)細(xì)化：晶粒尺寸從50μm細(xì)化至15μm，力學(xué)性能提升20%。
-
變形量極小：10mm厚板角變形≤0.5°/m，無(wú)需后續(xù)校形。
-
零飛濺成形：減少80%打磨工作量，接頭強(qiáng)度標(biāo)準(zhǔn)差≤5MPa。
3、應(yīng)用場(chǎng)景
適用于高精度構(gòu)件焊接，如航天運(yùn)載火箭貯箱（10-25mm厚，變形≤0.1mm/m）、半導(dǎo)體真空腔體（內(nèi)壁平整度≤0.05mm），實(shí)現(xiàn)"焊后即成品"。
四、等離子-MIG復(fù)合焊接
1、技術(shù)原理
等離子-MIG復(fù)合焊接采用"強(qiáng)力鉆孔+快速灌漿"機(jī)制：等離子弧以10^5 W/cm²能量密度實(shí)現(xiàn)深熔透（40mm厚板單道熔深30mm）；MIG通過(guò)φ1.2-1.6mm焊絲高速送絲（8-15 m/min），熔敷率達(dá)15-20 kg/h，效率較單一等離子焊提升60%。
2、核心優(yōu)勢(shì)
-
熔深與效率雙高：等離子弧保證熔深≥25mm，MIG焊接速度達(dá)3-4 m/min
-
??穿透力倍增??：等離子弧能量密度達(dá)30MW/m²，配合MIG填充效率，16mm鈦合金單道焊熔深達(dá)12mm，效率較埋弧焊提升3倍。
-
??成本優(yōu)勢(shì)??：無(wú)需坡口加工，裝配間隙容忍度達(dá)1.5mm，材料利用率提升25%；10mm板焊接成本僅為傳統(tǒng)工藝的60%。工時(shí)成本降低40%，電能消耗減少30%。
-
工序簡(jiǎn)化：50mm厚板焊接從8-10道減至3-4道
3、應(yīng)用場(chǎng)景
適用于超厚鈦合金結(jié)構(gòu)焊接，如核電壓力容器（80-100mm厚）、大型船舶甲板拼接，單日焊接工作量突破50m。
鈦合金中厚板焊接的高效方案正在突破傳統(tǒng)制造邊界。四種方案各展所長(zhǎng)：激光-MIG平衡效率與質(zhì)量，激光-TIG提升精密成形，激光-CMT實(shí)現(xiàn)超低熱輸入，等離子-MIG主攻厚板高效焊接。
