精品国产免费一区二区三区香蕉丨熟妇无码乱子成人精品丨人妻中出无码中字在线丨av在线观看地址丨2020最新国产自产精品

工業機器人焊接產生氣孔，是自保護藥芯焊絲半自動焊過程中經常會遇到的問題，下面我們就對自保護藥芯焊絲半自動焊氣孔產生原因進行分析。

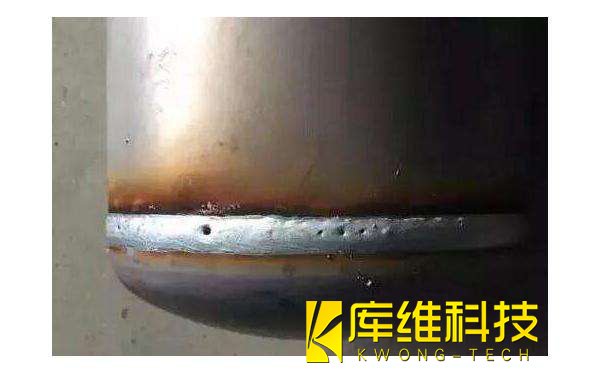

焊接機器人焊接氣孔產生的5大原因



1)焊接時冷卻速度的影響



在立焊段由于液態金屬本身的重力，所以焊接速度較快，焊道熔深較淺，使焊縫液態金屬冷卻速度加快，氣體逸出機會減少，造成焊道內產生較多氣孔。



2)工業機器人焊接時飛濺的影響



目前使用的自保護藥芯焊絲，在焊接時金屬氧化飛濺較大。當導電嘴前端粘附的氧化金屬飛濺達到一定數量后，它隨著移動的焊絲一起進入熔池。這種現象隨焊道填充金屬量的增加情況更加嚴重，導致焊道內氣孔產生。



3)焊接機器人焊縫接頭的影響



焊工在施焊時，由于空間位置的限制，焊接時?；　Ｒ虼?，熱焊層、填充層及蓋面層的焊縫接頭容易疊加，使焊道內部產生密集氣孔機會增大。



4)自然環境的影響



在濕度較大的環境中施工，收工時剩余的焊絲放置在露天環境中，未加妥善保管，造成焊絲受潮。另外，當施工環境的風速大于8m/s時，如果沒有采取相應的防風措施，也是導致焊道產生氣孔的一個重要因素。



5)焊接工藝參數的影響



自保護藥芯半自動焊焊接工藝參數調節范圍較窄，一般電弧電壓在18~22V，送絲速度為2000~2300mm/min。因此，這兩個參數必須調整好。否則，電壓過高易造成焊道表面的熔渣保護效果不好，易產生氣孔。
