工業機器人庫卡 KRC4電機應用及其工作原理



與 KR C4 連用時，可使用不同類型的機器人電機。因此功率可選范圍非常大。

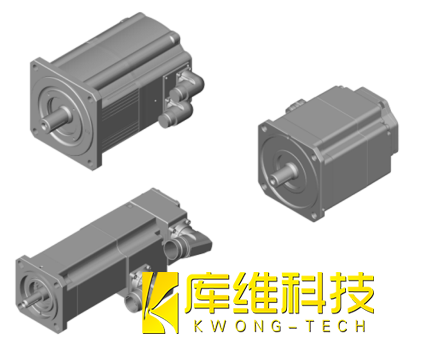

工業機器人電機類型如下圖：




庫卡機器人 KRC4 電機工作原理：



庫卡機器人KRC4所用電機采用的是交流電同步電機 （伺服馬達）的工作原理。定子線圈與星形結構連接，轉子內設有永磁。



庫卡機器人KRC4電機工作原理如下圖：




在插頭上測量電阻

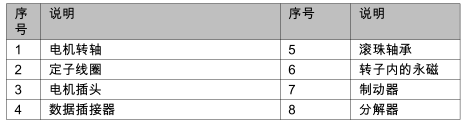

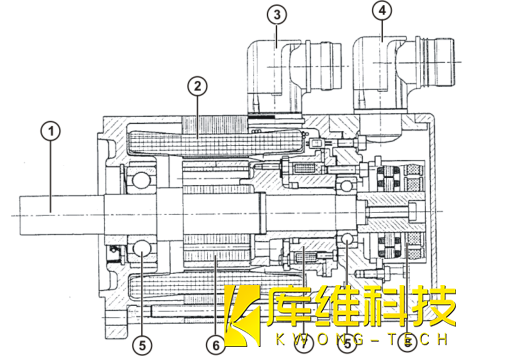

庫卡機器人KRC4電機剖面圖如下：

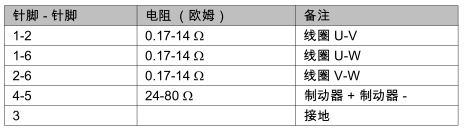

檢測電機插頭的電阻時，需總是測量兩個線圈直到星形匯接點之間的電阻值。



庫卡機器人電機插接頭的針腳布局如下圖




數據插頭里的針腳布局與 RDC 數據插頭的針腳布局有所不同。



測量值應該幾乎相等。



只是再要加上直至 RDC 的導線電阻。



機器人電機數據插接器的針腳布局如下圖





警告：



更換工業機器人電機時，必須注意遵守涉及相關型號機器人機械件的其他安全規則。



裝設于工業機器人電機內部的制動器在斷電時將處于閉合狀態。 拆除工業機器人電機時可導致機器人機件移動，并進而引發人體傷害或物質損失。
